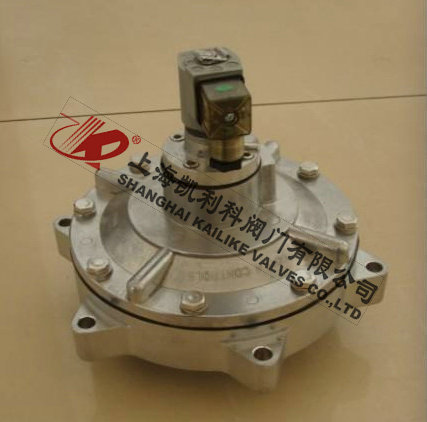

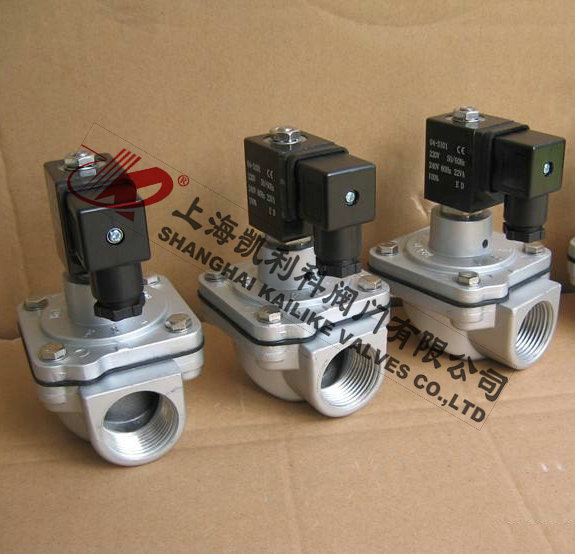

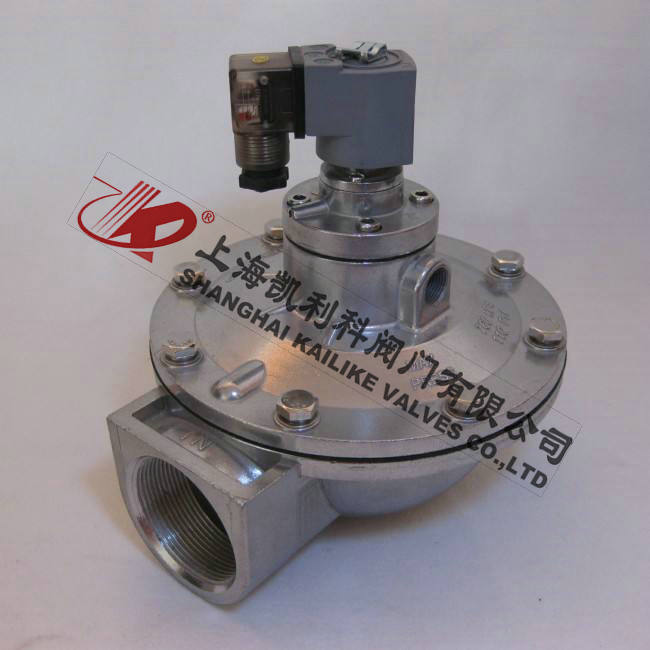

DMF脈沖電磁閥

產品名稱：	脈沖電磁閥	產品型號：	DMF
公稱通徑：	DN15～DN100	結構形式：	直角式、直通式、淹沒式
公稱壓力：	0.3MPa～0.8MPa	連接方式：	螺紋
適用溫度：	-25ºC～+180ºC	驅動方式：	電磁動
閥體材質：	鋁合金	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣	生產廠家：	上海凱利科閥門有限公司

產品說明

DMF脈沖電磁閥是利用控制系統發出的脈沖轉化為機械的脈動，使脈動氣體的強大能量變成動能在極短時間內瞬間釋放，產生巨大沖擊力，控制系列常采用PLC、單片機等來控制脈沖的時間間隔，以實現自動噴吹等功能。

工作原理

①膜片將電磁脈沖閥分前、后二個氣室，當接通緊縮空氣時，緊縮空氣經過節省孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。 　　
②系統設備發出一個脈沖信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔翻開，后氣室迅速失壓，膜片組件后移，壓縮空氣經過閥輸出口噴出，電磁脈沖閥處于“開啟”狀態。
③待脈沖信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔封閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

產品分類

①直通式電磁脈沖閥：閥體進出口成180度，直接受電信號控制的膜片閥；
②直角式電磁脈沖閥：閥體進出口成直角，直接受電信號控制的膜片閥；
③淹沒式電磁脈沖閥：閥體進氣口淹沒在氣包內，直接受電信號控制的膜片閥。

使用環境

1、溫度：-25℃~55℃  55℃~180℃
2、空氣的相對濕度不超過85%
3、防護等級符合IP64
4、膜片壽命：100萬次
5、脈沖閥壽命： 規范安裝、正確使用、合理維護  淹沒脈沖閥的條件下使用五年。

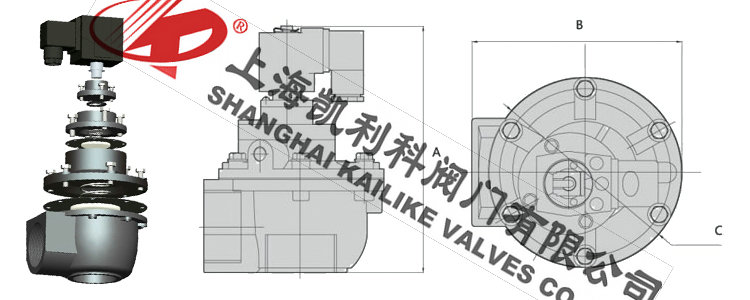

外形結構圖



主要外形尺寸

規格型號	A	B	C
15M	124	102	φ92
20M	124	102	φ92
20J	124	88	φ74
25J	124	88	φ74
20P	124	104.5	82.5×82.5
25P	124	104.5	82.5×82.5
20	112	88	φ74
25	112	88	φ74
35P	142	121	φ111.5
40S	162	131	φ117
45P	174	138	φ126
50S	202	205	φ184
50S-A	208	167.5	φ145
62S	222	210	φ185
62S-A	208	167.5	φ145
76S	245	230	φ200



聲明：【DMF脈沖電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DMF脈沖電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
