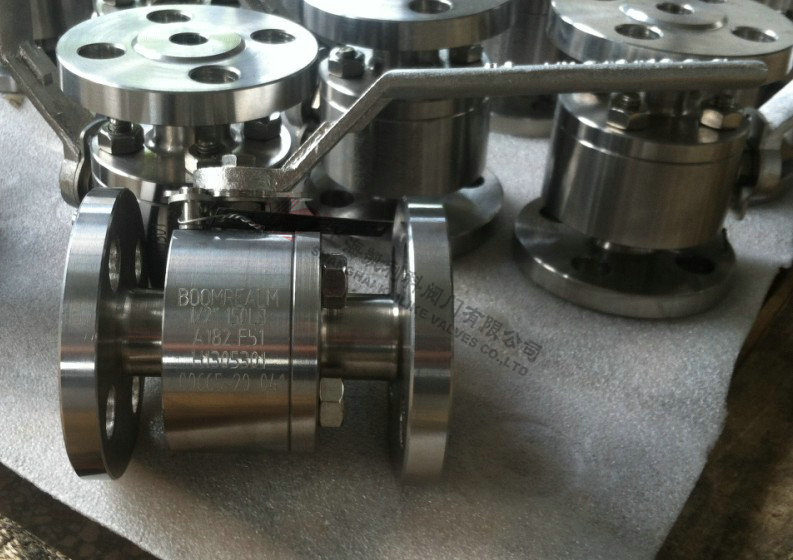

KQ41F抗硫球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化就力裂化的要求，我們從設計，選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕化工程師協會NACE的有關標準要求進行。
| 產品名稱： | 抗硫球閥 | 產品型號： | KQ41F |
| 公稱通徑： | DN15～DN600 | 結構形式： | 球形 |
| 公稱壓力： | 16.0Mpa～32.0Mpa | 連接方式： | 法蘭、螺紋、焊接 |
| 適用溫度： | -20～180℃ | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 不銹鋼304/316/316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、燃氣、硫酸、氣體及某些腐蝕性液體 | 生產廠家： | 上海凱利科閥門有限公司 |
|
公稱壓力 PN(MPa) |
試驗壓力(MPa) | 壓力級 | 試驗壓力(MPa) | ||||
| 殼體 | 高壓液密封 | 低壓氣密封 | 殼體 | 高壓液密封 | 低壓氣密封 | ||
| 2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
| 4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
| 6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
| 10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
| 主要型號 | 零件名稱 | 材質 | |||
| 碳鋼 | 低溫鋼 | 不銹鋼 | |||
|
OQK4 1/7E OQK34 1/7E OQK64 1/7E OQK94 1/7E |
閥體 | A105 | A350LF2 | A182 F316 | |
| 球體 | A105+鍍鎳 | A350LF2 | A182 F316 | ||
| 閥桿、固定軸 | 45/40cr+鍍鎳 | 42CrMo+鍍鎳 | A182 F316 | ||
| 閥座 | A105+鍍鎳 | A350LF2+鍍鎳 | A182 F316 | ||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | ||||
| O型圈 | 氟橡膠 | ||||
| 墊片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
| 軸套 | SF自潤滑軸承 | ||||
| 螺栓 | A193 B7M | A193 B7M | 316 | ||
| 螺母 | A194 2HM | A194 7M | 316 | ||
|
應 用 規 范 |
結構長度按 | GB12221-89 ANSI B16.10 | |||
| 法蘭尺寸按 | JB79-59 GB9113 HG20592-97 ANSI B16.5 | ||||
| 焊接標準按 | GB12221-89 ANSI B16.25 | ||||
| 檢驗試驗按 | GB/T13927 JB/T9092-99 API598 | ||||
| 防火試驗按 | API 607 BS6755 II | ||||
聲明：【KQ41F抗硫球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的KQ41F抗硫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
