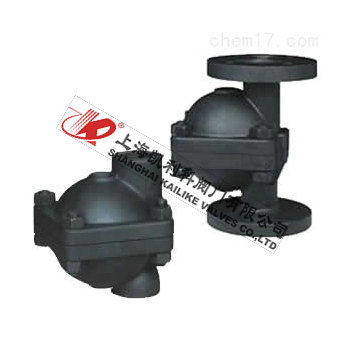

CS11H-3NL立式自由浮球式疏水閥
CS11H-3NL立式自由浮球式疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。能連續排水、性穩定、排水量大、漏水量小。
|
產品名稱： |
立式自由浮球式疏水閥 |
產品型號： |
CS11H-3NL |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
立式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
CS11H-3NL立式自由浮球式疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。能連續排水、性穩定、排水量大、漏水量小。
外形結構圖
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS11H-3NL |
15 |
160 |
63 |
30 |
113 |
|
20 |
160 |
63 |
30 |
113 |
|
25 |
160 |
63 |
30 |
113 |
|
32 |
250 |
100 |
38 |
172 |
|
40 |
250 |
100 |
38 |
172 |
|
50 |
250 |
100 |
38 |
172 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS11H-3NL |
15 |
125 |
63 |
30 |
113 |
|
20 |
125 |
63 |
30 |
113 |
|
25 |
125 |
63 |
30 |
113 |
|
32 |
200 |
100 |
38 |
172 |
|
40 |
200 |
100 |
38 |
172 |
|
50 |
200 |
100 |
38 |
172 |
聲明：【CS11H-3NL立式自由浮球式疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS11H-3NL立式自由浮球式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
