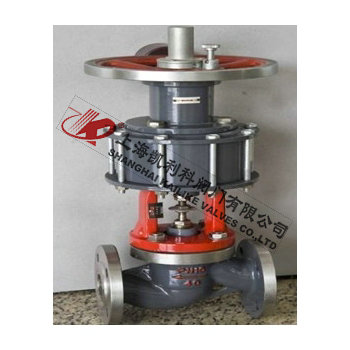

ZSQP氣動快速切斷閥
ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。
|
產品名稱： |
氣動快速切斷閥 |
產品型號： |
ZSQP |
|
公稱通徑： |
DN20～DN200 |
結構形式： |
活塞式 |
|
工作壓力： |
1.6MPa～6.4MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-60ºC～+550ºC |
驅動方式： |
氣動 |
|
閥體材質： |
鑄鋼、不銹鋼、黃銅 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
煤氣、燃氣、天然氣、氧氣、氣體、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |

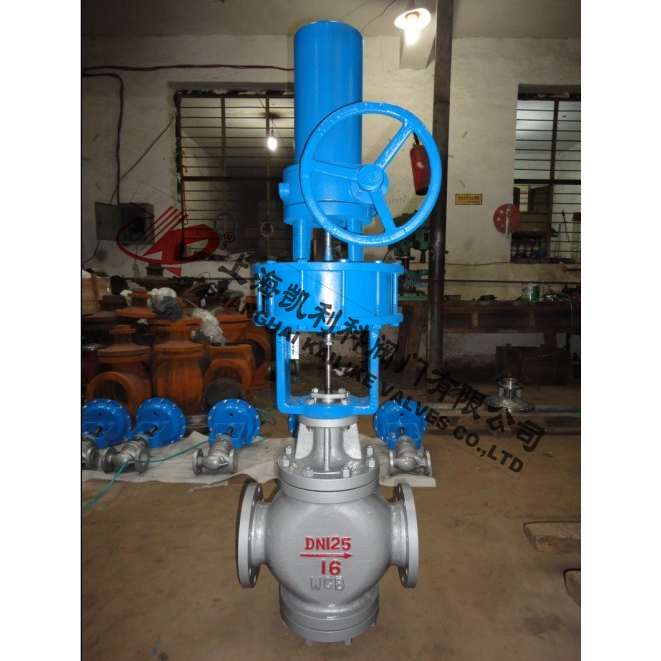

產品說明
ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。
性能參數
|
公稱通徑(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑(mm) |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
|
公稱壓力MPa |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
額定流量系數Kv |
5.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
泄露量 |
1滴/min |
3滴/min |
5滴/min |
7滴/min |
9滴/min |
|
行程(mm) |
16 |
25 |
40 |
60 |
|
切斷時間S |
1~2 |
2~4 |
|
額定行程偏差 |
+10% |
|
允許壓差MPa |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
|
(2.5) |
(1.7) |
(1.0) |
(1.1) |
(0.8) |
(1.6) |
|
閥蓋形式 |
常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
|
閥芯形式 |
單座型閥芯\雙導向型閥芯 |
|
流量特性 |
快開特性 |
執行器參數
|
執行器型號 |
ZSD活塞式執行機構 |
|
活塞直徑 |
150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
|
有效面積 |
175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
|
進氣孔螺紋 |
M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
|
最大輸出力 |
7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
|
操作壓力 |
500KPa |
|
作用形式 |
氣— 關式或氣— 開式 |
|
可配附件 |
手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它 |

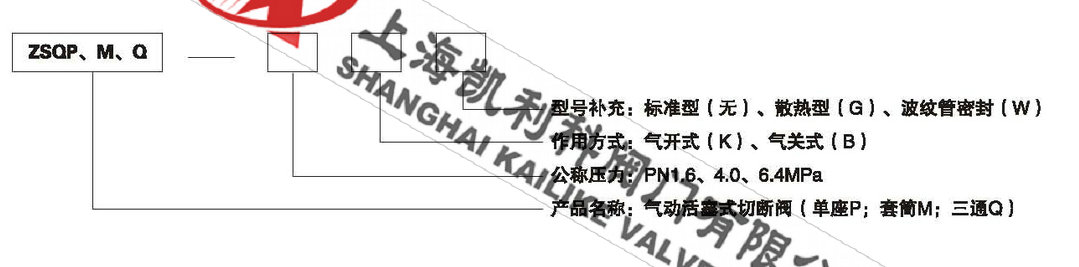

型號編制

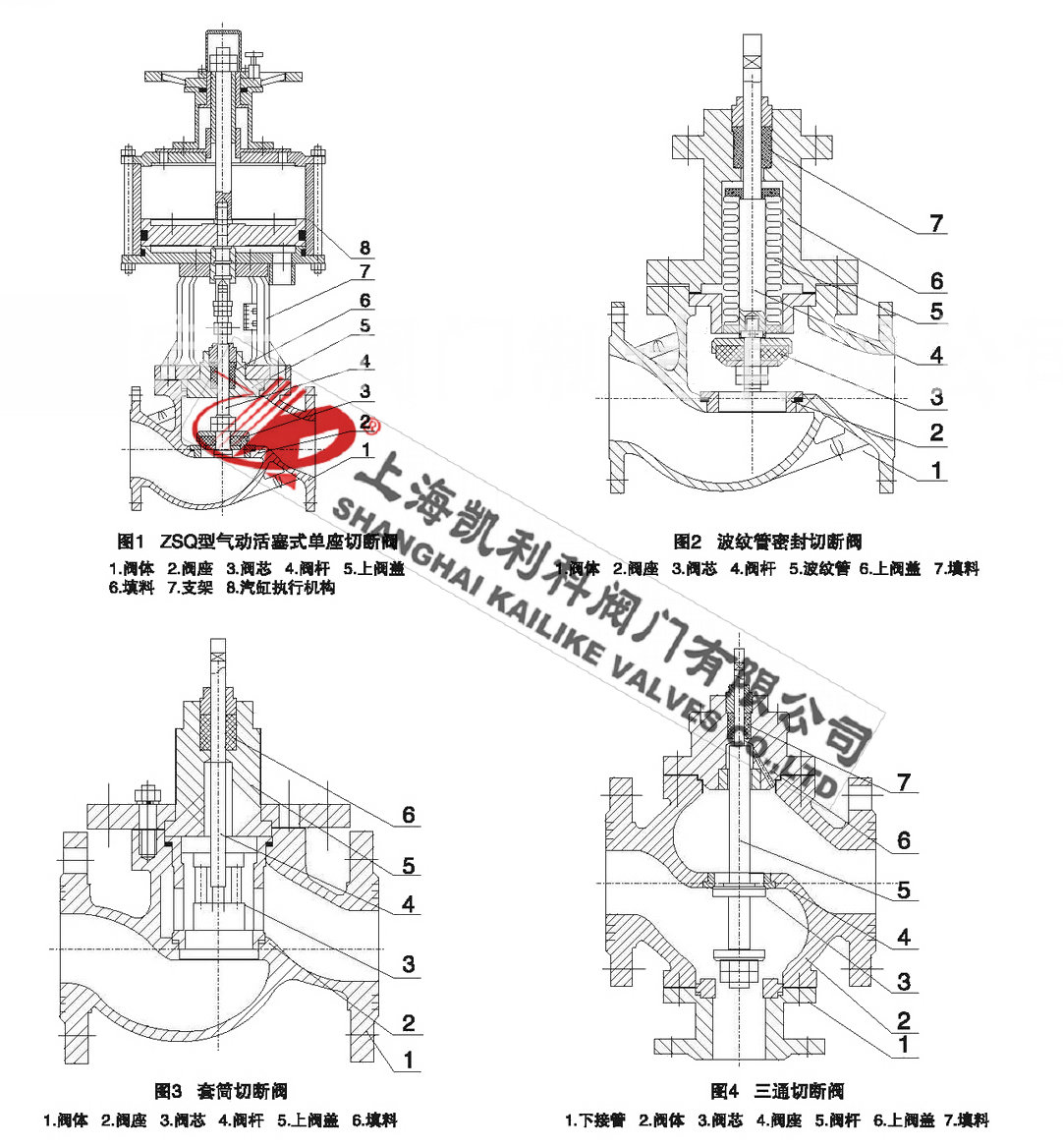

外形分析圖

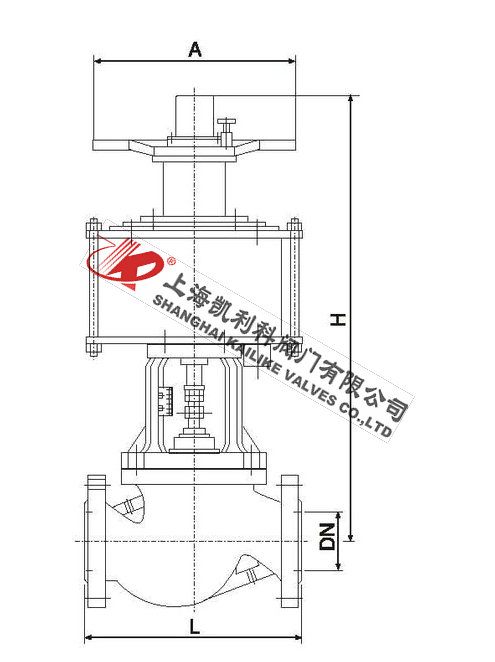

外形結構圖
主要外形尺寸
|
公稱通徑 |
L |
H |
H1 |
A |
|
20 |
180 |
53 |
608 |
222 |
|
25 |
190 |
58 |
680 |
222 |
|
32 |
210 |
68 |
774 |
222 |
|
40 |
230 |
73 |
812 |
280 |
|
50 |
265 |
80 |
935 |
280 |
|
65 |
285 |
90 |
1040 |
389 |
|
80 |
310 |
98 |
1045 |
389 |
|
100 |
355 |
108 |
1047 |
389 |
|
125 |
425 |
123 |
1450 |
389 |
|
150 |
460 |
140 |
1460 |
389 |
|
200 |
560 |
168 |
1480 |
389 |

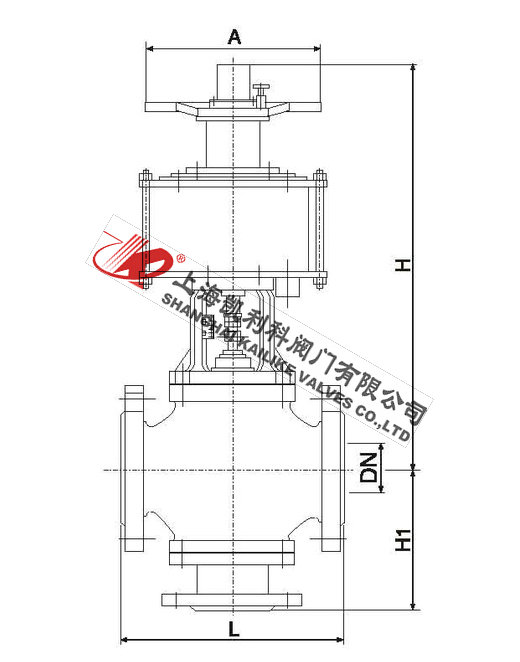

外形結構圖
主要外形尺寸
|
公稱通經 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
196 |
232 |
308 |
|
L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
|
H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
|
重量(kg) |
標準型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
聲明：【ZSQP氣動快速切斷閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZSQP氣動快速切斷閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
