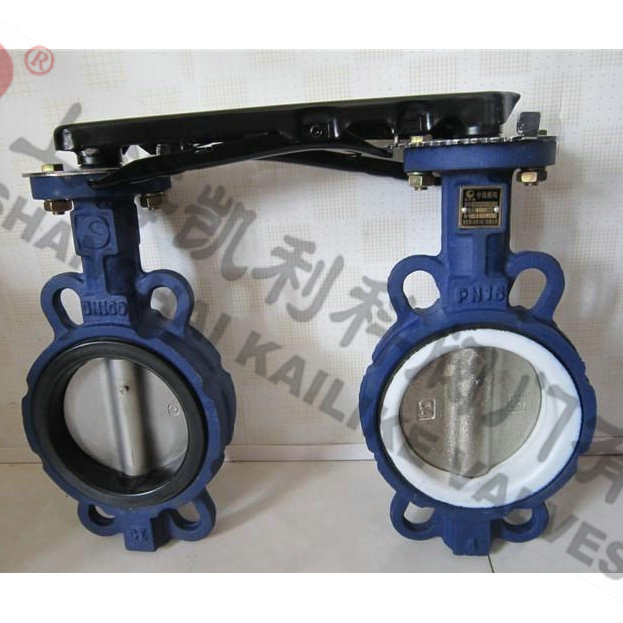

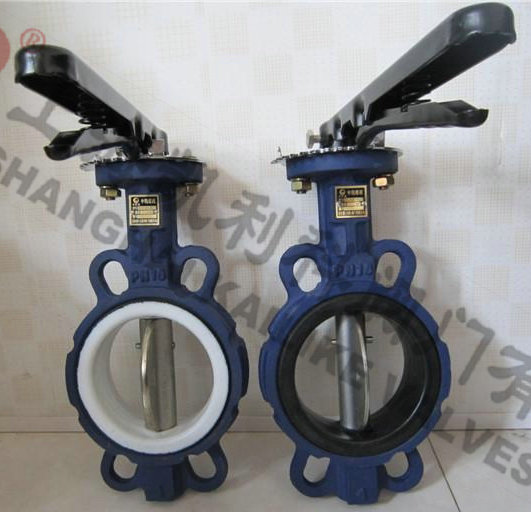

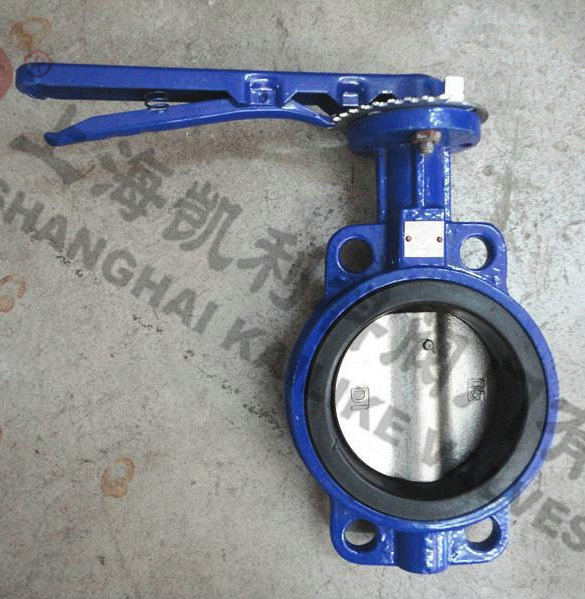

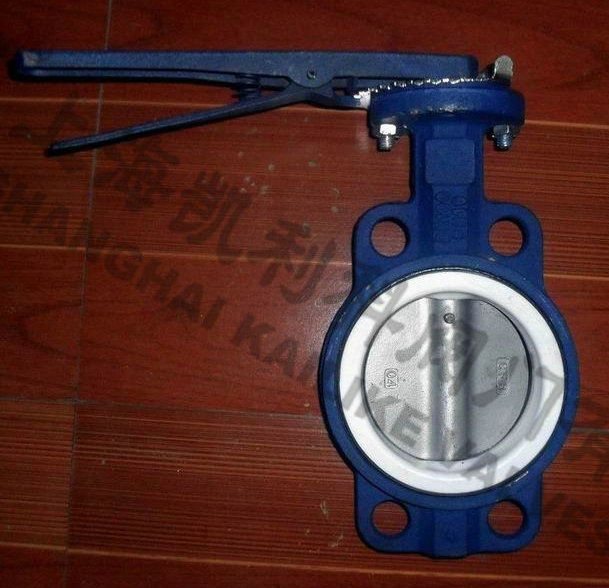

D71X手動對夾式蝶閥
D71X手動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
|
產品名稱： |
手動對夾式蝶閥 |
產品型號： |
D71X |
|
公稱通徑： |
DN50～DN1000 |
閥座密封： |
丁青橡膠、聚四氟乙烯 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
對夾、法蘭 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、粉體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
D71X手動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
制造規范
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
技術參數
|
公稱通徑 |
DN（mm） |
50～800 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |
密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
外形結構圖
主要外形尺寸
公稱通徑
(DN) |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
|
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
|
250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
|
300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
|
350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
|
400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
|
450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
|
500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
|
600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
|
700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
|
800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 |
聲明：【D71X手動對夾式蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D71X手動對夾式蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
