閥門知識

耐磨陶瓷排渣閘閥適用于磨損嚴重的渣漿管路，及固體顆粒較多和帶有較大顆粒的惡劣工況，如石化行業催化裂化系統，電廠灰水管路。密封副采用高性能工程結構陶瓷，閥門耐磨、耐腐蝕，長壽命。 閥體底部及出口端鑲嵌結構陶瓷大大提高了閥門的耐沖刷能力。 閥體出口端導渣口的優化設計，實現閥體底部不積渣，閥門關閉嚴密。 閥體內腔可通過特殊處理實現防垢、防腐、防磨等特性。適用于公稱壓力PN1.6～32.0Mpa及P54170V，工作溫度-29～540℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。

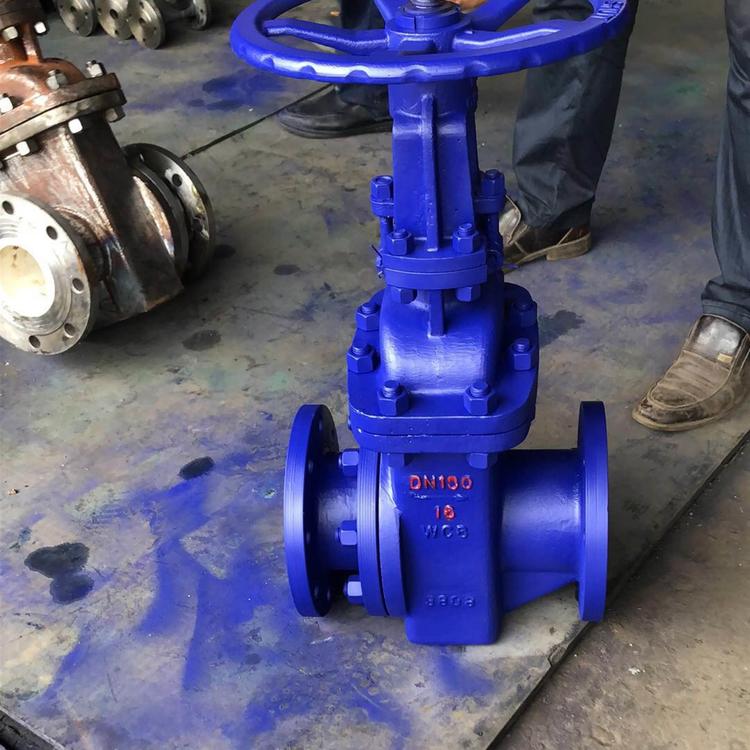

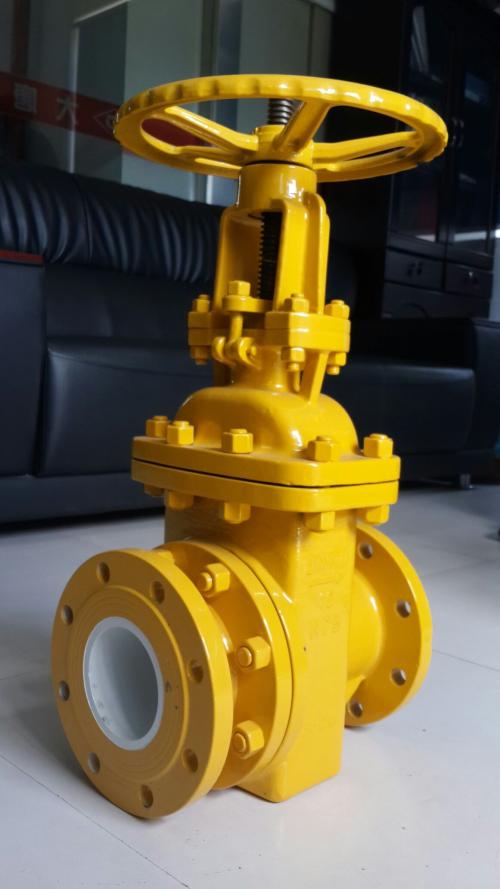

耐磨陶瓷排渣閘閥的閥體采用碳鋼(WCB)材質，內襯采用ZTA工程陶瓷。主要適用于礦料礦漿和灰渣漿液等介質。按照不同工況可采用不同的驅動方式，有電動，手動和錐齒輪傳動。連接方式一般采用法蘭式連接。

特點



1.雙向分流結構設計，更耐壓



工程陶瓷排渣漿液閥是專門針對固液兩相流工礦介質管道設計制造的，具備關斷或關斷+節流的雙重使用功能，與常規漿液閥相比，更具針對性，更耐壓;



2.選用增韌陶瓷材料，更耐磨



該陶瓷排渣漿液閥采用雙面密封、達到雙面耐磨的效果，閥門內腔沖刷過流處襯有陶瓷片，與常規排渣漿液閥相比，更耐磨，耐腐蝕，耐沖擊，使用壽命長;



3.保護唇專利技術，防剪裂



閥座陶瓷密封環內徑處具有保護唇(專利)結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。



4.驅動方式持續升級，更便捷

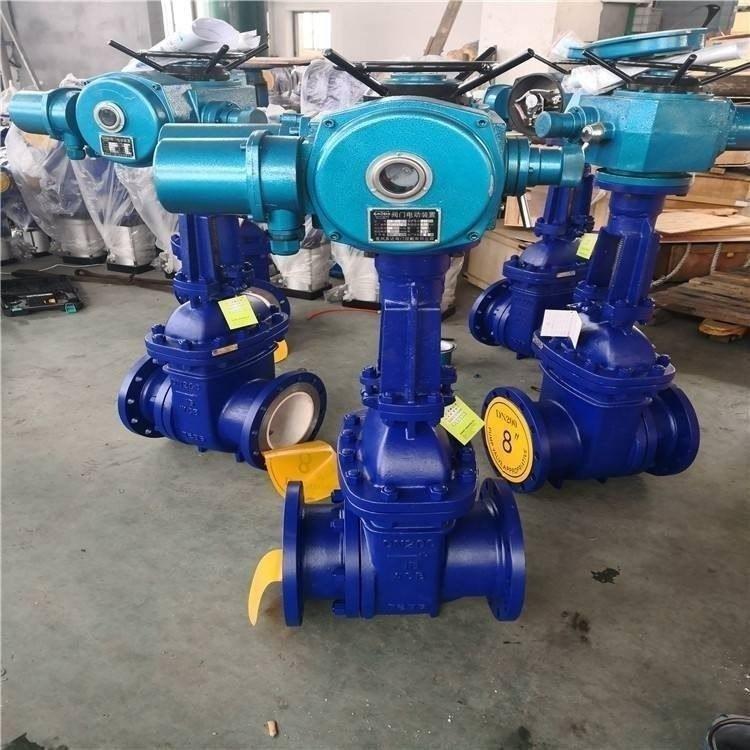

采用手動、電動、錐齒輪傳動等多種驅動方式，滿足不同客戶需求,電動驅動閥門可有效實現遠程控制及開度指示,閥門若節流使用開度遠程調整誤差可控制在1.00mm之內，運行時自鎖性能良好。

結構特點：



所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。
