氨用止回閥是用于氨氣上，防止氨氣倒流的一種裝置，氨用止回閥可分垂直安裝型，水平安裝型兩種安裝結構，今天我們來介紹一個關于水平安裝型的氨用止回閥無法防止介質倒流的相關技術問題，請看下面。

今天收到一個客戶的電話說氨用止回閥不能正常工作，出現氣體往回倒流，無法密封

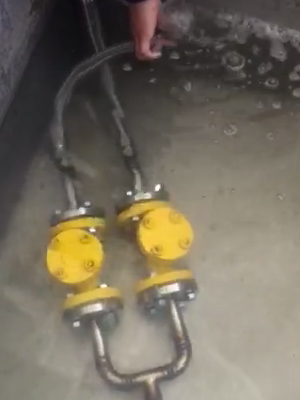

客戶拍照過來的測壓圖（圖1）

我們可以從圖中看出這個氨用止回閥漏氣漏得很嚴重，心塞，自己的產品怎么這么不管用，感覺找一下解決方案，圖中發現了氨用止回閥是朝下的，不對勁啊，問題馬上就看出來了，立即給客戶打電話過去，氨用止回閥中部法蘭應該朝上。
經過溝通后，客戶立即采用我的方式，把氨用止回閥朝上。
幾分鐘后問題又來了看下圖（2）

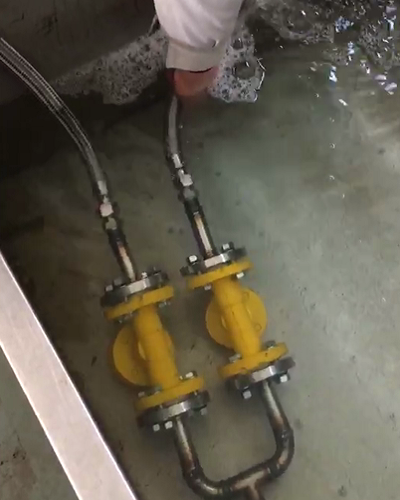

客戶拍照過來的測壓圖中部法蘭是朝上的（圖2）

怎么回事，問題依然存在，氨用止回閥在檢測中還是漏氣了，我的天，然道我們的產品真的存在質量問題？等等，先不要急，會不會客戶安裝方向錯了，趕緊讓客戶把安裝圖發過來（圖3）。

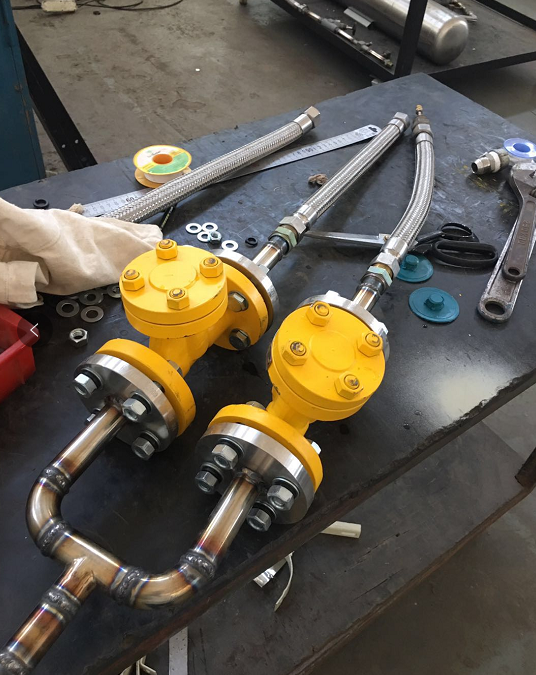

這次客戶拍照過來的氨用止回閥安裝圖（圖3）高清圖

整個安裝構架俯視圖（圖4）

看了圖3根圖4都沒有什么問題，為什么還是漏氣這么嚴重呢？我有點沮喪了，不行…我要把這個問題解決了，我趕緊去廠里隨機挑了一個氨用止回閥，在廠里自己檢測。廠里檢測結果請看圖5，圖6，圖7，圖8，圖9，快中午12點了，先回家吃個飯，下午馬上測試。
吃了飯在去廠里已經1點多了，馬上回來繼續研究！

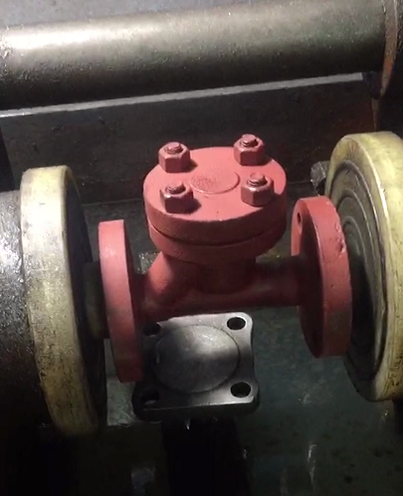

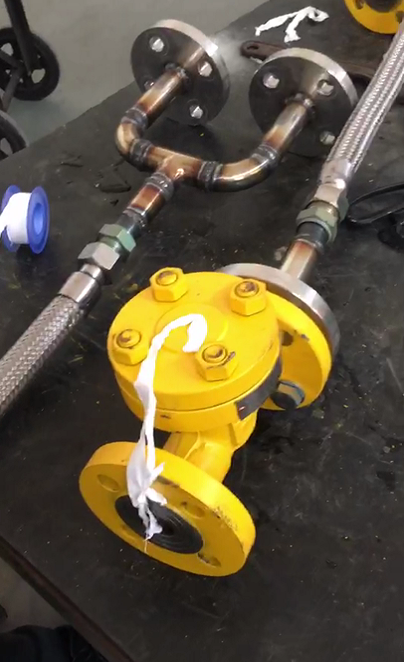

氨用止回閥放在測試臺上準備測試（圖5）

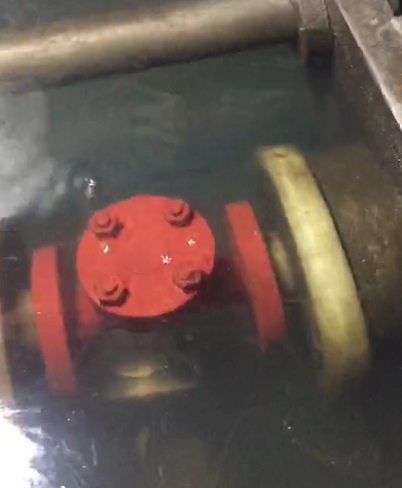

氨用止回閥測試開始，先浸入水中（圖6）

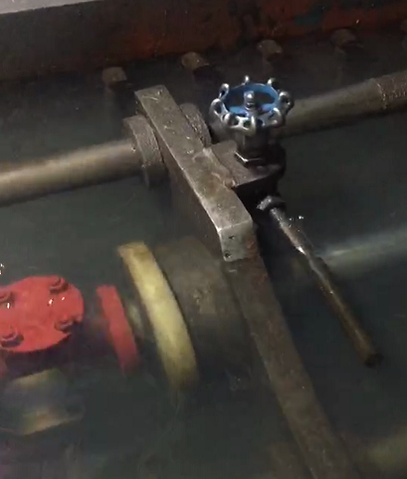

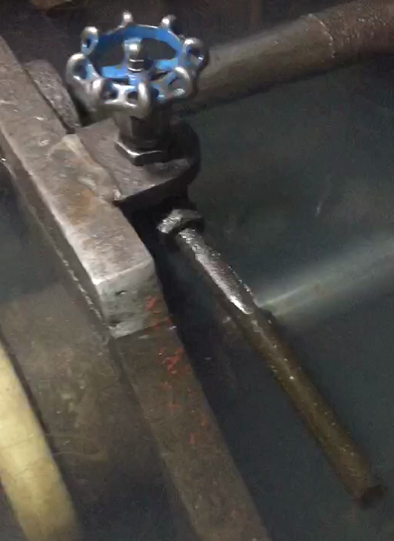

浸入水中后開始打入壓力（圖8）

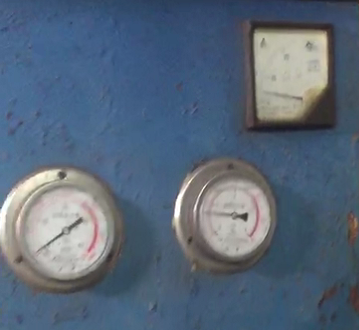

壓力已經打上去了
氨用止回閥檢測結果，正常無漏氣（圖9）

氨用止回閥檢測結果，正常無漏氣（圖10）

無語了，居然正常的，問題還是沒有能解決，經過多年的經驗，有一種直覺告訴我，這個氨用止回閥的閥瓣被堵了，不然不肯能出現這么大的漏氣，趕緊讓客戶去看一下內部是否有異物堵塞了，如果閥瓣不能正常回落的話，止回閥是無法起到防止倒流的工作的，經過后來的檢查發現，果真止回閥里面被堵塞了，好了，本文結束，最后在附一張圖片，正常后的止回閥，沒有漏氣了。
正常無漏氣的氨用止回閥測試（圖11）
